VW3355FSL Видеостена 3х3 Комплект видеостены

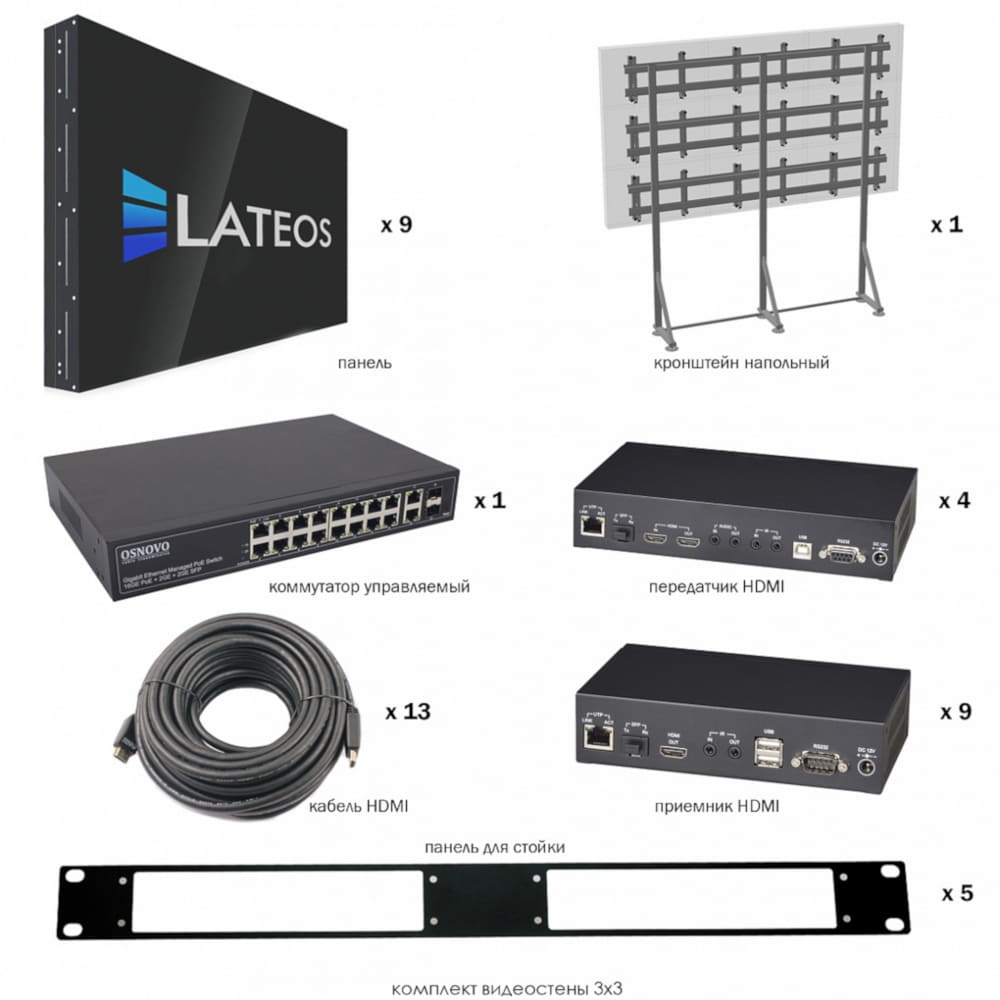

VW3355FSL Видеостена 3х3 Состав комплекта: панели 55"(9шт.), кронштейн напольный (1шт.), пульт ДУ(1шт.), коммутатор управляемый Gigabit Ethernet(1шт.), передатчики HDMI по Ethernet(4шт.), приемники HDMI по Ethernet(9шт.), кабели HDMI(13шт.), панели для установки в стойку приемников и передатчиков HDMI(5шт.). Диагональ 165", разрешение 5760x3240, яркость 500кд/м2, шов 3,5мм. Передача контента для видеостены по локальной сети от 4 источников. Управление с помощью РС(Windows) или мобильных устройств(Android/iOS).
Купить по низким ценам Osnovo VW3355FSL Видеостена 3х3Описание Osnovo VW3355FSL Видеостена 3х3
В комплект видеостены Lateos VW3355FSL (формат 3×3) включены девять ЖК-панелей Lateos LD-55213S, управляемый гигабитный РоЕ-коммутатор Osnovo SW-8182/L (300W), четыре передатчика SC&T HKM02BPT-4K и девять приемников сигналов HKM02BPR-4K, напольный кронштейн Lateos LB-33FT, 13 HDMI-кабелей Lazso WH-111 (3 м — 4 шт., 5 м — 9 шт.), пять монтажных панелей SC&T TPN002U, пульт ДУ. Внешний контроллер на базе приемопередатчиков HDMI поддерживает управление посредством ПК (Windows) или мобильных устройств на ОС Android и iOS, получение контента от четырех источников по LAN. Разрешение видеостены — 5760×3240, диагональ — 165", толщина швов между панелями — 3.5 мм. Суммарная мощность — 2.47 кВт. Размер — 3640.2×2052×117.7 мм.
LD-55213S
2 Мп (1920×1080) 55" LCD-панель со светодиодной подсветкой (ресурс 50 000 ч), основанная на IPS-сенсоре, поддерживает выбор источника видеосигнала, обновление прошивки через USB-порт.
Характеристики:
- Яркость — 500 кд/м².
- Контрастность — 1400:1.
- Количество отображаемых цветов — 16.7 млн.
- Площадь отображения — 1209.6×680.4 мм.
- Угол обзора по горизонтали и вертикали — 178°.
- Время отклика — 8 мс.
Входные интерфейсы — RS-232 (RJ-45), HDMI-A, DVI-I, VGA, BNC и USB-A; выходные — два RS-232 (RJ-45). Рабочие температуры — 0 ºС… +50 ºС. Питание — AC 90 ~ 253 В. Потребляемая мощность — 240 Вт. Размер — 1213.4×684×117.7 мм. Вес — 26 кг.
.
SW-8182/L (300W)
РоЕ-коммутатор оснащен 16 GE RJ-45 с РоЕ, двумя GE RJ-45, двумя GE SFP (без SFP-модулей в комплекте). При бюджете РоЕ в 300 Вт подает на порт до 30 Вт. Ширина магистрального канала — 128 Гбит/с. Скорость переадресации пакетов — 1.488 mpps. Объем таблицы MAC-адресов — 8K. Буфер пакетов — 4.1 Мбайт. Jumbo-кадры — 9 кбайт. Топология — каскад, звезда, кольцо. Управление — через web-интерфейс, Telnet, RS-232.
Функциональность:
- SNMP — протокол сетевого управления для аутентификации подключенных устройств и мониторинга сети.
- SSH — шифрование трафика.
- RMON — удаленный контроль сети.
- IGMP snooping — отслеживание сетевого трафика, управление ретрансляции группового трафика.
- Приоритизация по технологии QoS.
- Безопасность: списки контроля доступа ACL, верификация клиентов с 802.1x через RADIUS-сервер для доступа к важным ресурсам сети, изолирование портов, защита BPDU-пакетов.
- Контроль потока 802.3x.
- STP, MSTP.
- Защита от петель в сети.
- Защита от широковещательного шторма.
- Агрегирование каналов.
- Режим антизависания PoE-устройств.
- MDI/MDI — автораспознавание типа контакта для работы с обычными и кроссовыми кабелями (для RJ-45).
- Зеркалирование портов.
Предусмотрены LED-индикаторы, вентиляторы охлаждения. Питание — AC 100 ~ 240 В. Мощность без учета РоЕ — 10 Вт. Рабочие температуры — 0 °C... +50 °C. Размер — 295×45×195 мм.
HKM02BPT-4K и HKM02BPR-4K
Передатчик и приемник сигналов HDMI, Audio, ИК, RS-232 и USB поддерживают матричную коммутацию видеостен (максимально до 128 панелей), расстояние передачи по витой паре cat. 5e и cat. 6 в режиме точка — точка до 150 м и по волоконно-оптическому кабелю (SFP-модули в комплект не включены) до 60 км. Укомплектованы LCD-экраном.
Функциональность:
- Разрешение — 3840×2160 при 30 Гц, 1920×1080 при 60 Гц.
- Двунаправленная передача аналогового аудио ( в unicast-режиме).
- Двунаправленная передача RS-23, разветвление сигнала с одного TX на несколько RX.
- Двунаправленная передача ИК на расстояние 5 м (угол ±45°).
- Поддержка функций эмбеддера и аудиоэкстрактора, одновременный вывод звука с HDMI и аналогового звука.
- Защита видеосигнала HDCP 2.2.
Передатчик оборудован двумя HDMI-A (входом и сквозным выходом), аудио-входом-выходом, RS-232, RJ-45, SFP, USB 2.0, приемника — выходом HDMI-A, аудиовходом для микрофона, аудиовыходом, RS-232, RJ-45, SFP, двумя USB 2.0 и двумя USB 1.1. Устройства получают питание по РоЕ. Размер передатчика — 210×123×40 мм, приемника — 167×103×40 мм.
LB-33FT
Кронштейн из 2-миллиметровой стали с порошковым покрытием для напольного монтажа девяти экранов выдерживает нагрузку до 630 кг. Крепления с обратным наклоном на 25º обеспечивают простой доступ для подключения и ТО панелей. Предусмотрена регулировка по вертикали на 0 ~ 50 мм. Размер — 3600×2600×900 мм. Вес — 190 кг.
WH-111 (3 м) и WH-111 (5 м)
Кабели передачи сигнала HDMI 2.0 в среде Fast Ethernet поддерживают разрешение 8 Мп, цветность 4:4:4. Проводник диаметром 0.255 мм, тройной экран, два разъема HDMI-A (M), контакты покрыты техническим золотом.
TPN002U
Монтажная панель для фиксации двух приемников сигналов SC&T HKM02BPR-4K в 19-дюймовую стойку выполнена из стали с порошковым покрытием. Размер — 482×44×2 мм (1 U). Вес — 100 г.
Lateos VW3355FSL | |
---|---|
ЖК-панель Lateos LD-55213S | |
Количество в комплекте | 9 шт. |
Тип матрицы | IPS |
Диагональ экрана | 55" |
Соотношение сторон | 16:9 |
Зона отображения (Г×В) | 1209.6×680.4 мм |
Подсветка | светодиодная |
Разрешение | 1920×1080 |
Количество отображаемых цветов | 16.7 млн |
Шаг пикселя (Г×В) | 0.21×0.63 мм |
Яркость | 500 кд/м² |
Контрастность | 1400:1 |
Угол обзора | 178° (Г), 178° (В) |
Время отклика | 8 мс. |
Толщина рамок | 2.3мм – сверху и слева 1.2мм – снизу и справа |
Общая толщина межпанельного шва (макс.) | 3.5 мм |
Срок службы подсветки | >50000 ч. |
USB | USB-A |
HDMI | HDMI-A |
DVI | DVI-I |
VGA | VGA |
AV | BNC |
Порт управления R-232 | три RJ-45 |
Максимальное входное разрешение | 1920×1080, 60 Гц (прогрессивная развертка) |
Глубина цвета | 8 бит |
Питание | 90 ~ 253 В, 50/60 Гц |
Потребляемая мощность | в рабочем режиме ≤240 Вт в режиме ожидания (Standby) <3 Вт |
Рабочие условия | температура: 0 °C… +50 °C; влажность: 20 ~ 80 % (без конденсации) |
Материал и цвет корпуса | электро-гальванизированная сталь, черный |
Размер | 1213.4×684×117.7 мм |
Вес | 26 кг (без учета крепления на стену) |
РоЕ-коммутатор Osnovo SW-8182/L (300W) | |
Общее количество портов | 20 |
Количество портов GE RJ-45 с РоЕ | 16 |
Количество портов GE RJ-45 | 2 |
Количество портов GE SFP | 2 |
Максимальная мощность PoE-порта | 30 Вт |
Максимальная общая мощность РоЕ | 300 |
Топологии подключения | звезда каскад кольцо |
Размер таблицы MAC-адресов | 8К |
Пропускная способность коммутационной матрицы (Switching fabric) | 128 Гбит/с |
Буфер пакетов | 4.1 Мбайт |
Скорость обслуживания пакетов | 1000 Мбит/с – 1488.00 пакетов/с 100 Mbps port – 148.800 пакетов/с 10 Mbps port – 14.880 пакетов/с |
Поддержка jumbo frame | 9.6 кбайт |
Стандарты и протоколы | IEEE 802.3x IEEE 802.3 IEEE 802.3u IEEE 802.3ab IEEE 802.3z IEEE 802.3ad IEEE 802.3q IEEE 802.3q/p IEEE 802.1w IEEE 802.1d EEE 802.1S |
Управление | Web management – управление через Web-интерфейс |
Стандарты РоЕ | IEEE802.3af, IEEE802.3at |
Метод подачи РоЕ | А 1,2(+) 3,6(-) |
Индикаторы | PoE Link/Act PWR |
Питание | AC 100 ~ 240 В (300 Вт) |
Энергопотребление (без нагрузки PoE) | <10 Вт |
Охлаждение | активное (вентилятор на задней панели) |
Рабочие условия | 0 °C… +50 °C, относительная влажность 0 % ~ 90 % (без конденсата) |
Размер | 295×45×195 мм |
Дополнительно | монтаж в 19" стойку |
Передатчик SC&T HKM02BPT-4K и приемник SC&T HKM02BPR-4K | |
Количество в комплекте | передатчиков — 4 шт. приемников — 9 шт. |
Назначение | передача HDMI, USB, RS-232, ИК и аудио |
Расстояние передачи | в режиме «точка — точка» — до 150 м; 100 м (Ethernet) |
Максимальное разрешение | до 4K UHD 4:4:4 при 30 Гц |
HDCP | HDCP 2.2 |
HDMI Audio | Up to 7.1 LPCM 192 кГц, Dolby True HD, DTS-HD, Master Audio, ATMOS, DTS:X |
Разъемы | передатчика – 2 HDMI-A (вход и сквозной выход), аудио-вход-выход, USB 2.0, RS-232, RJ-45, SFP приемника – HDMI-A, аудиовход для микрофона, аудиовыход, два USB 2.0, два USB 1.1, RS-232, RJ-45, SFP |
Питание | РоЕ (802.3af) |
Потребление | 600 мА |
Размер | передатчика – 210×123×40 мм приемника – 167×103×40 мм |
Кронштейн Lateos LB-33FT | |
Тип крепления | откидной |
Исполнение | напольное |
Размерность (по гор. × по верт.) | 3×3 |
Количество монтируемых панелей | 9 |
Максимальная нагрузка | 9×70 кг |
Возможность технического обслуживания панелей | да (обратный наклон 25°) |
Поддержка VESA | 200×200, 200×300, 300×200, 300×300, 300×400, 400×200, 400×300, 400×400, 600×400 мм |
Материал | листовая сталь 2 мм, с порошковым покрытием |
Размер | 3600×2600×900 мм |
Вес | 190 кг |
Кабели Lazso WH-111 (3 м) и Lazso WH-111 (5 м) | |
Количество в комплекте, длина | 4 шт. – 3 м, 9 шт. – 5 м |
Версия HDMI | 2.0 |
Среда передачи | Fast Ethernet |
Разрешение | до 8 Мп |
Цветовая субдискретизация | 4:4:4 |
Сечение жил | 30AWG |
Разъемы | HDMI-A(M)/HDMI-A(M) |
Контакты | 19 pin, позолоченные |
Экран | тройной |
Цвет оболочки | черный |
Монтажная панель SC&T TPN002U | |
SC&T TPN002U | |
Количество в комплекте | 5 шт. |
Назначение | для установки в 19'' стойку двух устройств |
Модели совместимых устройств SC&T | HKM02BR-4K, HKM02BPR-4K |
Материал | сталь с порошковым покрытием |
Размер | 482×44×2 мм |
Вес | 100 г |
Технические характеристики Osnovo VW3355FSL Видеостена 3х3
