VW2255WSL Видеостена 2х2 Комплект видеостены

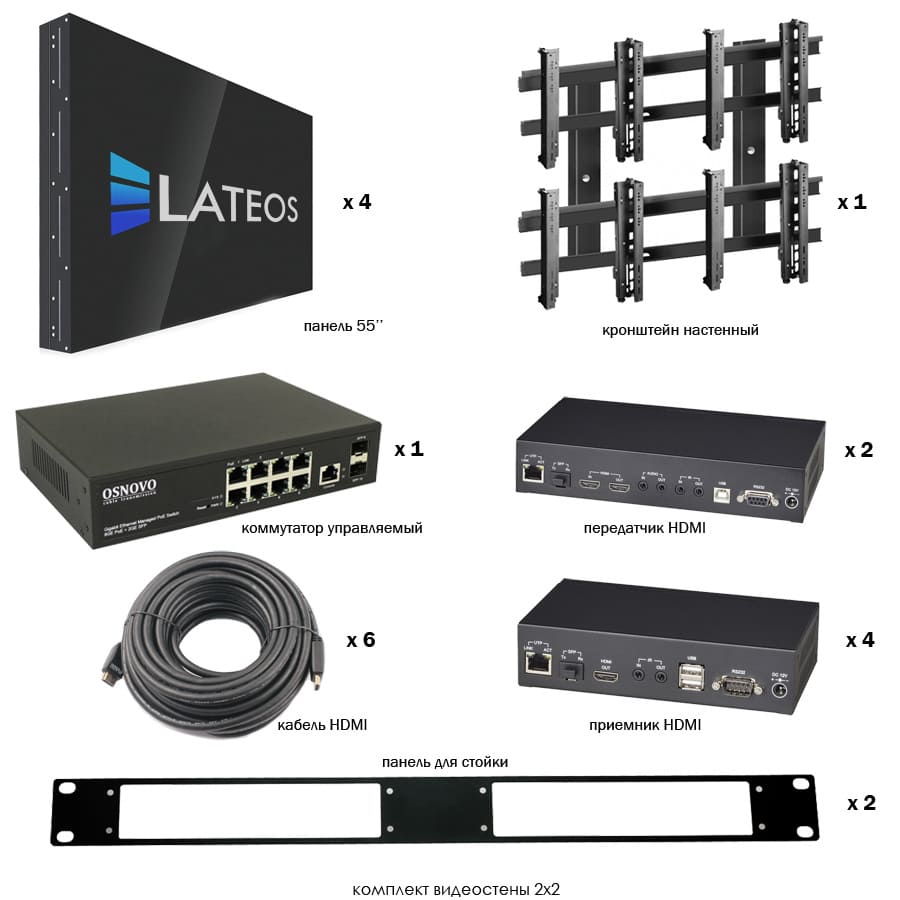

VW2255WSL Видеостена 2х2 Состав комплекта: панели 55"(4шт.), кронштейн настенный (1шт.), пульт ДУ(1шт.), коммутатор управляемый Gigabit Ethernet(1шт.), передатчики HDMI по Ethernet(2шт.), приемники HDMI по Ethernet(4шт.), кабели HDMI(6 шт.), панели для установки в стойку приемников и передатчиков HDMI(2шт.). Диагональ 110", разрешение 4K(3840х2160), яркость 500 кд/м2, шов 3,5мм. Передача контента для видеостены по локальной сети от 2 источников. Управление с помощью РС(Windows) или мобильных устройств(Android/iOS).
Купить по низким ценам Osnovo VW2255WSL Видеостена 2х2Описание Osnovo VW2255WSL Видеостена 2х2
Комплект видеостены Lateos VW2255WSL формата 2×2 состоит из четырех ЖК-панелей Lateos LD-55213S, управляемого РоЕ-коммутатора Osnovo SW-80802/L (150W), двух передатчиков сигналов SC&T HKM02BPT-4K, четырех приемников сигналов SC&T HKM02BPR-4K, настенного кронштейна Lateos LB-22WT, двух HDMI-кабелей Lazso WH-111 (3 м) и четырех — Lazso WH-111 (5 м), двух монтажных панелей SC&T TPN002U, пульта ДУ. Диагональ видеостены — 110", разрешение — 4K (3840×2160), толщина межпанельных швов — 3.5 мм. Общая потребляемая мощность — 1120 Вт. Размер — 2426.8×1368×117.7 мм.
LD-55213S
2 Мп (1920×1080) ЖК-панель основана на IPS-матрице, поддерживает выбор источника сигнала.
Характеристики:
- Диагональ — 55".
- Угол обзора по горизонтали и вертикали — 178°.
- Зона отображения — 1209.6×680.4 мм.
- Яркость — 500 кд/м².
- Количество отображаемых цветов — 16.7 млн.
- Контрастность — 1400:1.
- Время отклика — 8 мс.
- Светодиодная подсветка (ресурс 50 000 ч.).
Интерфейсы на входе — RS-232 (RJ-45), HDMI-A, DVI-I, VGA, BNC и USB-A (обновление прошивки), выходе — два RS-232 (RJ-45). Питание — AC 90 ~ 253 В. Энергопотребление — 240 Вт. Рабочие температуры — 0 ºС… +50 ºС. Размер — 1213.4×684×117.7 мм. Вес — 26 кг.
.
SW-80802/L (150W)
РоЕ-коммутатор с восемью GE-портами RJ-45 с РоЕ и двумя GE SFP-слотами выделяет питание на порт до 30 Вт при общем бюджете 150 Вт. Пропускная способность матрицы — 56 Гбит/с. Скорость переадресации пакетов — 1.488 mpps. Объем таблицы MAC-адресов — 8K. Буфер памяти — 4.1 Мбайт. Топология — каскад, звезда, кольцо. Управление и настройки — через web-интерфейс, CLI, консольный порт.
Функциональность:
- SNMP — протокол управления сетями на базе архитектур TCP/UDP.
- RMON — удаленный контроль сети.
- SSH — шифрование трафика.
- Тегирование трафика на принадлежность к VLAN по IEEE 802.1Q.
- Управление групповой передачей данных, фильтрации IP-адресов, предотвращение широковещательной ретрансляции, защита от Broadcast storm.
- QoS — приоритизация.
- MDI/MDIX — распознание типа контакта для работы с прямыми и перекрестными кабелями (для RJ-45).
- Jumbo-фрейм 9000 байт.
- Списки управления доступом ACL.
- Аутентификация 802.1x через сервер RADIUS.
- Управление потоком 802.3x.
- STP, RSTP, MSTP.
- Агрегирование каналов.
- Изолирование, зеркалирование портов.
- Защита от сетевых петель.
- Антизависание PoE-устройств — автоотключение и перезагрузка.
Предусмотрены светодиодные индикаторы. Рабочие температуры — –10 °C... +55 °C. Питание — AC 100 ~ 240 В или внешний БП DC48 ~ 57 В (3.5 А). Защита от пыли и влаги — IP30. Размер — 210×35×150 мм.
HKM02BPT-4K и HKM02BPR-4K
Передатчик и приемник сигналов HDMI, USB, аудио, RS-232 и ИК-управления поддерживают настройку видеостены (до 128 мониторов), масштабирование, обеспечивают дальность трансляции до 150 м по витой паре cat. 5e и cat. 6 в режиме точка — точка. Оснащены мультисегментным ЖК-дисплеем.
Функциональность:
- Разрешение — 3840×2160 при 30 Гц, 1920×1080 при 60 Гц.
- Поддержка HDCP 2.2 (предотвращение незаконного копирования).
- 2-направленная передача сигналов управления, распределение RS-232 для передачи сигнала с одного TX на несколько RX.
- 2-направленная передача ИК-сигнала, дальность — 5 м, угол — ±45°.
- 2-направленная передача аналогового звука в режиме unicast.
- Функции эмбеддера (слияние аналогового аудиосигнала с сигналом HDMI) и аудиоэкстрактора (разделение входного сигнала HDMI на аудиовыход и обычный выход HDMI), одновременный вывод аналогового звука и звука с HDMI.
- Управление видеостеной через ПК (Windows) и с мобильных устройств на базе ОС Android и iOS.
- Расстояние передачи до 60 км — по оптоволокну (SFP-модули в комплект не входят).
Разъемы передатчика: два HDMI-A (вход и сквозной выход), аудио-вход-выход, USB 2.0, RS-232, RJ-45, SFP. Разъемы приемника: видеовыход HDMI-A, аудиовход для микрофона, аудиовыход, два USB 2.0, два USB 1.1, RS-232, RJ-45, SFP. Питание — РоЕ. Размер передатчика — 210×123×40 мм, приемника — 167×103×40 мм.
LB-22WT
Кронштейн для видеостены с панелями 2×2 (по горизонтали и вертикали) выдерживает нагрузку 280 кг. Для удобного подключения и ТО панелей предусмотрен обратный наклон креплений на 25º. Регулировка по вертикали — до 50 мм. Материал — сталь с порошковым покрытием, толщина — 2 мм. Размер — 1200×1000×100 мм. Вес — 47 кг.
WH-111 (3 м) и WH-111 (5 м)
Соединительные HDMI 2.0 кабели длиной 3 м (2 шт.) и 5 м (4 шт.) поддерживают максимальное разрешение сигнала 8 Мп, сигнал с цветностью 4:4:4. Выполнены с тройным экраном, двумя разъемами HDMI-A (M) с позолоченными контактами. Диаметр проводника — 0.255 мм (30 AWG).
TPN002U
Монтажная панель для 19-дюймовой стойки рассчитана на два посадочных места — для двух приемников сигналов SC&T HKM02BPR-4K. Изготовлена из стали с порошковым покрытием. Размер — 482×44×2 мм (1 U). Вес — 100 г.
Lateos VW2255WSL | |
---|---|
ЖК-панель Lateos LD-55213S | |
Количество в комплекте | 4 шт. |
Тип матрицы | IPS |
Диагональ экрана | 55" |
Соотношение сторон | 16:9 |
Зона отображения (Г×В) | 1209.6×680.4 мм |
Подсветка | светодиодная |
Разрешение | 1920×1080 |
Количество отображаемых цветов | 16.7 млн |
Шаг пикселя (Г×В) | 0.21×0.63 мм |
Яркость | 500 кд/м² |
Контрастность | 1400:1 |
Угол обзора | 178° (Г), 178° (В) |
Время отклика | 8 мс. |
Толщина рамок | 2.3мм – сверху и слева 1.2мм – снизу и справа |
Общая толщина межпанельного шва (макс.) | 3.5 мм |
Срок службы подсветки | >50000 ч. |
USB | USB-A |
HDMI | HDMI-A |
DVI | DVI-I |
VGA | VGA |
AV | BNC |
Порт управления R-232 | три RJ-45 |
Максимальное входное разрешение | 1920×1080, 60 Гц (прогрессивная развертка) |
Глубина цвета | 8 бит |
Питание | 90 ~ 253 В, 50/60 Гц |
Потребляемая мощность | в рабочем режиме ≤240 Вт в режиме ожидания (Standby) <3 Вт |
Рабочие условия | температура: 0 °C… +50 °C; влажность: 20 ~ 80 % (без конденсации) |
Материал и цвет корпуса | электро-гальванизированная сталь, черный |
Размер | 1213.4×684×117.7 мм |
Вес | 26 кг (без учета крепления на стену) |
РоЕ-коммутатор Osnovo SW-80802/L (150W) | |
Общее количество портов | 10 |
Количество портов GE RJ-45 с РоЕ | 8 |
Количество портов GE SFP | 2 |
Максимальная мощность PoE-порта | 30 Вт |
Максимальная общая мощность РоЕ | 150 |
Топологии подключения | звезда каскад кольцо |
Размер таблицы MAC-адресов | 8К |
Пропускная способность коммутационной матрицы (Switching fabric) | 56 Гбит/с |
Буфер пакетов | 4.1 Мбайт |
Скорость обслуживания пакетов | 1000 Мбит/с – 1488.00 пакетов/с (Uplink порты) 100 Mbps port – 148.800 пакетов/с 10 Mbps port – 14.880 пакетов/с |
Поддержка jumbo frame | 9 кбайт |
Качество обслуживания (QoS) | 802.1p Port queue priority algoritm, Qos/Tos, QOS remark, WRR, SP, WFQ priority scheduling mode |
Стандарты и протоколы | IEEE802.3x IEEE802.3ab, IEEE802.3u, IEEE802.3z IEEE802.3ad IEEE802.3q, IEEE802.3q/p IEEE 802.1d, IEEE802.1w IEEE 802.1S; 802.1Q STP, RSTP/MSTP/EAPS/EPPS Port mirroring many-to-one DHCP Snooping Broadcast storm suppression IGMPv1/2/3 MLDv1/2 snooping, GMRP protocol registration Support User port+IP address+MAC address 802.1p Port queue priority algoritm System log viewing |
Интерфейс управления | WEB, SNMP, SSH, RMON, Telnet |
Стандарты РоЕ | IEEE802.3af, IEEE802.3at автоматическое определение подключаемых РоЕ-устройств |
Метод подачи РоЕ | порты 1 ~ 8: А 1,2(+) 3,6(-) |
Индикаторы | PWR – наличие питания SYS – индикатор работы процессора коммутатора Link – передача данных PoE – индикатор подачи PoE индикаторы подключения SFP-слотов |
Питание | AC 100 ~ 240 В (155 Вт) БП DC 48 ~ 57 В (3.5 А) (в комплект поставки не входит) |
Энергопотребление (без нагрузки PoE) | <5 Вт |
Охлаждение | конвекционное (без вентилятора) |
Защита | IP30 |
Рабочие условия | –10 °C… +55 °C, относительная влажность 0 % ~ 90 % (без конденсата) |
Размер | 210×35×150 мм |
Дополнительно | режим антизависания PoE-устройств |
Передатчик SC&T HKM02BPT-4K и приемник SC&T HKM02BPR-4K | |
Количество в комплекте | передатчиков — 2 шт. приемников — 4 шт. |
Назначение | передача HDMI, USB, RS-232, ИК и аудио |
Расстояние передачи | в режиме «точка — точка» — до 150 м; 100 м (Ethernet) |
Максимальное разрешение | до 4K UHD 4:4:4 при 30 Гц |
HDCP | HDCP 2.2 |
HDMI Audio | Up to 7.1 LPCM 192 кГц, Dolby True HD, DTS-HD, Master Audio, ATMOS, DTS:X |
Разъемы | передатчика – 2 HDMI-A (вход и сквозной выход), аудио-вход-выход, USB 2.0, RS-232, RJ-45, SFP приемника – HDMI-A, аудиовход для микрофона, аудиовыход, два USB 2.0, два USB 1.1, RS-232, RJ-45, SFP |
Питание | РоЕ (802.3af) |
Потребление | 600 мА |
Размер | передатчика – 210×123×40 мм приемника – 167×103×40 мм |
Кронштейн Lateos LB-22WT | |
Тип крепления | откидной |
Исполнение | настенный |
Размерность (по гор. × по верт.) | 2×2 |
Количество монтируемых панелей | 4 |
Максимальная нагрузка | 4×70 кг |
Возможность технического обслуживания панелей | да (обратный наклон 25°) |
Поддержка VESA | 200×200, 200×300, 300×200, 300×300, 300×400, 400×200, 400×300, 400×400, 600×400 мм |
Материал | листовая сталь 2 мм, с порошковым покрытием |
Размер | 1200×1000×100 мм |
Вес | 47 кг |
Кабели Lazso WH-111 (3 м) и Lazso WH-111 (5 м) | |
Количество в комплекте, длина | 2 шт. – 3 м, 4 шт. – 5 м |
Версия HDMI | 2.0 |
Среда передачи | Fast Ethernet |
Разрешение | до 8 Мп |
Цветовая субдискретизация | 4:4:4 |
Сечение жил | 30AWG |
Разъемы | HDMI-A(M)/HDMI-A(M) |
Контакты | 19 pin, позолоченные |
Экран | тройной |
Цвет оболочки | черный |
Монтажная панель SC&T TPN002U | |
SC&T TPN002U | |
Количество в комплекте | 2 шт. |
Назначение | для установки в 19'' стойку двух устройств |
Модели совместимых устройств SC&T | HKM02BR-4K, HKM02BPR-4K |
Материал | сталь с порошковым покрытием |
Размер | 482×44×2 мм |
Вес | 100 г |
