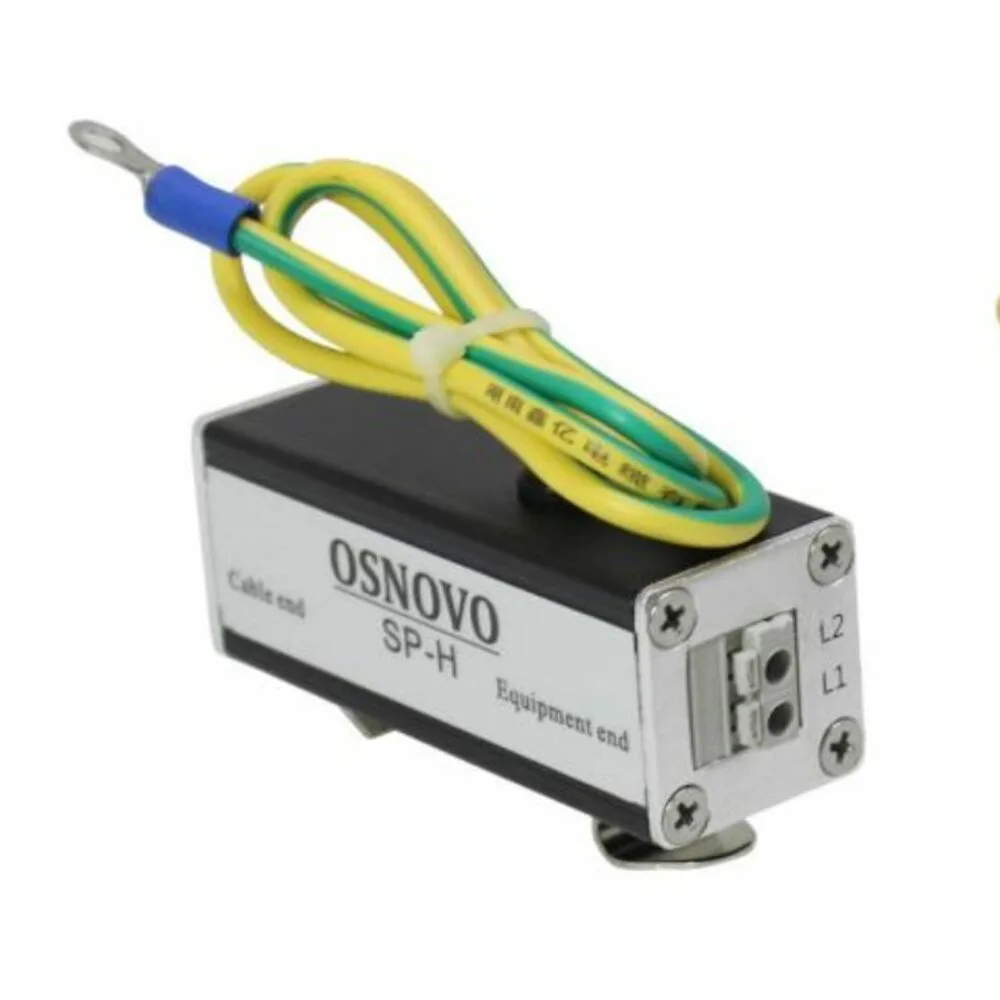

Osnovo SP-H Устройства грозозащиты
Устройства грозозащиты OSNOVO SP-H предназначены для работы в цепях видеосигналов HDCVI / HDTVI / AHD и предотвращения выхода из строя оконечного оборудования такого как: видеокамеры, видерегистраторы и тд.
Устройство грозозащиты SP-H способно защитить оконечное оборудование в случае, когда для передачи HDCVI / HDTVI / AHD видеосигналов используется кабель «витая пара». Для подключения такого кабеля в SP-H предусмотрено 2 клеммных колодки (2pin) на вход и на выход.
Описание Osnovo SP-H
Устройства грозозащиты OSNOVO SP-H предназначены для работы в цепях видеосигналов HDCVI / HDTVI / AHD и предотвращения выхода из строя оконечного оборудования такого как: видеокамеры, видерегистраторы и тд.
Устройство грозозащиты SP-H способно защитить оконечное оборудование в случае, когда для передачи HDCVI / HDTVI / AHD видеосигналов используется кабель «витая пара». Для подключения такого кабеля в SP-H предусмотрено 2 клеммных колодки (2pin) на вход и на выход.
Особенности
- Тип видеосигналов: HDCVI, HDTVI, AHD
- Количество каналов: 1
- Тип подключения: под витую пару (клеммники)
- Полоса пропускания: до 80 МГц
- Защита, как от грозовых разрядов, так и от скачков напряжения
- Простота и удобство в эксплуатации
- Возможность крепления на DIN-рейку
Технические характеристики
- Тип устройства: устройство грозозащиты
- Тип сигнала: HDCVI /HDTVI / AHD
- Количество каналов: 1
- Полоса пропускания: до 80 Мгц
- Подключение: Под витую пару Вход/выход Клемм.2pin / Клемм.2pin
- Номинальное напряжение (Uo): 5V
- Максимальное длительное рабочее напряжение (Uc): 6V
- Номинальный ток нагрузки (IL): 0.5 А
- Суммарный разрядный ток линия-линия (Itotal): 10кА
- Номинальный ток разряда линия-линия (In): 5кА
- Суммарный разрядный ток линия-земля (Itotal): 10кА
- Номинальный ток разряда линия-земля (In): 5кА
- Уровень напряжения защиты линия-линия (Up): <20V
- Уровень напряжения защиты линия-земля(Up): <20V
- Уровень напряжения защиты 1kV/usС3 линия-линия (Up): <20V
- Уровень напряжения защиты 1kV/usС3 линия-земля(Up): <20V
- Время отклика (ta): <1нс
- Вносимые потери: <1дБ
- Размеры ШхВхГ (мм): 68x25x40
- Рабочая температура: -40…+85°C
- Дополнительно: Монтаж на DIN-рейку
- Комплект поставки:
- Устройство грозозащиты SP-H – 1шт;
- Руководство по эксплуатации – 1шт;
- Упаковка – 1шт.
