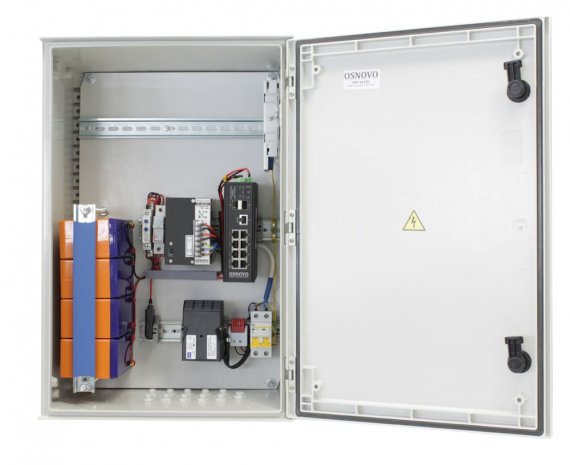

Osnovo OSP-46TB1(SW-80802/ILS(port 90W)) Уличный управляемый (L2+) коммутатор на 10 портов

• Osnovo OSP-46TB1(SW-80802/ILS (port 90W)) состоит из промышленного неуправляемого РоЕ-коммутатора SW-80802/ILS (port 90W) и уличной станции OSP-46TB1. Адаптирован к работе на улице в любое время года: защита бокса станции от пыли и влаги соответствует стандарту IP66, рабочие температуры — –60 ºС... +50 ºС, гермовводы.

  SW-80802/ILS (port 90W)

  РоЕ-коммутатор с восемью гигабитными портами RJ-45 с РоЕ и двумя SFP-слотами выделяет на порт 1 до 90 Вт (IEEE 802.3bt) для портов 2 ~ 7 — 30 Вт (IEEE 802.3af/at) при общем бюджете РоЕ — 240 Вт. Поддерживает контроль за температуры, влажности, напряжения питания на БП. Пропускная способность матрицы — 56 Гбит/с. Объем таблицы МАС-адресов — 8К. Скорость переадресации пакетов — 1.488 mpps. Буфер пакетов — 4.1 Мбайт. Топология — звезда, каскад и кольцо. Jumbo-кадры — 16 кбайт.

  Функциональность:

  • Управление и настройки через Web-интерфейс, Telnet (шифрование SSH), CLI, консольный порт.
  • SNMP v1/v2c/v3 — управление сетевыми устройствами с настройкой уровня аутентификации.
  • RMON — удаленный мониторинг сети.
  • ACL — списки управления доступом.
  • QoS — приоритизации портов, трафика.
  • VLAN: организация групп портов, изолирование портов, тегирование трафика.
  • Аутентификация клиентов IEEE 802.1x через серверы Tacacs+ или RADIUS.
  • IGMP snooping — контроль сетевого трафика, управление multicast-передачами.
  • DHCP Snooping — защита от атак.
  • STP, RSTP, MSTP.
  • Защита от broadcast-шторма.
  • Управление потоком 802.3x.
  • Ограничение скорости.
  • Защита от сетевых петель (EAPS).
  • Зеркалирование портов.
  • Автоопределение и функция антизависания PoE-устройств.

  Коммутатор оборудован LED-индикаторами, сухими контактами, разъемом климатического датчика, клеммной колодкой для входа контролируемого напряжения и БП (DC 12 ~ 57 В без РоЕ, DC 37 ~ 57 В, в комплект не входят), клеммой заземления. Потребляемая мощность — 15 Вт (без РоЕ). Защита от пыли и влаги — IP40. Рабочие температуры — –40 °C... +80 °C. Предусмотрена электростатическая защита, грозозащита. Размер — 50×162×130 мм. Вес — 1.1 кг.

  OSP-46TB1

  Станция с оптическим кроссом включает в себя герметичный шкаф, систему обогрева (универсальный обогреватель с вентилятором и нормально замкнутый термостат), автоматический выключатель (2Р, 10 A), промышленный адаптер PS-48240/I (DC 48 В, 240 Вт) и систему резервного питания: четыре свинцово-кислотных АКБ 12 В емкостью 7 А·ч, реле контроля напряжения (40 ~ 80 В, 10 A), две плавкие вставки (10 A, 400 В) и держатель для вставки на DIN-рейку (20 А).

Характеристики оптического кросса:

• Размер — 183×113×22 мм.
• Модуль на два SC-порта.
• Ложемент на восемь КДЗС.
• Оптические одномодовые пигтейлы типа SC 0.9 мм, 1.5 м — 2 шт.

Шкаф выполнен из стеклоармированного радиопрозрачного пластика, устойчивого к УФ-излучению. Мощность, потребляемая системой обогрева, — 300 Вт. Места на DIN-рейках, свободные для монтажа оборудования: верхнее — 340 мм, среднее — 60 мм, нижнее — 60 мм. Размер — 400×460×230 мм.

Комплектация:

• Коммутатор OSP-46TB1 (SW-80802/ILS (port 90W)).
• Датчик температуры и влажности.
• Комплект гермовводов.
• Пигтейлы оптические, SM, SC/UPC — 2 шт.
• Комплект для защиты сварного стыка (КДЗС) — 2 шт.
• Руководство по эксплуатации на уличную станцию OSP-46TB1.
• Руководство по эксплуатации на промышленный коммутатор SW-80802/ILS (port 90W, 300W).
• Упаковка.

  Характеристики оптического кросса:

• Размер — 183×113×22 мм.
• Модуль на два SC-порта.
• Ложемент на восемь КДЗС.
• Оптические одномодовые пигтейлы типа SC 0.9 мм, 1.5 м — 2 шт.

• Шкаф выполнен из стеклоармированного радиопрозрачного пластика, устойчивого к УФ-излучению. Мощность, потребляемая системой обогрева, — 300 Вт. Места на DIN-рейках, свободные для монтажа оборудования: верхнее — 340 мм, среднее — 60 мм, нижнее — 60 мм. Размер — 400×460×230 мм.

  Комплектация:

• Коммутатор OSP-46TB1 (SW-80802/ILS (port 90W)).
• Датчик температуры и влажности.
• Комплект гермовводов.
• Пигтейлы оптические, SM, SC/UPC — 2 шт.
• Комплект для защиты сварного стыка (КДЗС) — 2 шт.
• Руководство по эксплуатации на уличную станцию OSP-46TB1.
• Руководство по эксплуатации на промышленный коммутатор SW-80802/ILS (port 90W, 300W).
• Упаковка.

• Osnovo OSP-46TB1(SW-80802/ILS (port 90W))
  Коммутатор SW-80802/ILS (port 90W)
  Общее количество портов	10
  Количество портов GE RJ-45 с РоЕ	8
  Количество портов GE SFP	2
  Топологии подключения	звезда каскад кольцо
  Размер таблицы MAC-адресов	8К
  Пропускная способность коммутационной матрицы (Switching fabric)	56 Гбит/с
  Буфер пакетов	4.1 Мбайт
  Скорость обслуживания пакетов	1000 Мбит/с – 1488.00 пакетов/с 100 Мбит/с – 148.800 пакетов/с 10 Мбит/с – 14.880 пакетов/с
  Поддержка jumbo frame	16 кбайт
  Стандарты и протоколы	IEEE 802.3 – 10BaseT IEEE 802.3u – 100BaseTX IEEE 802.3ab – 1000BaseT IEEE 802.3z 1000 BaseSX/LX IEEE 802.3x – Flow Control IEEE 802.3af/at/bt Power over Ethernet IEEE 802.1S IEEE 802.1d IEEE 802.1w IEEE 802.1X RSTP/MSTP( Rapid Spanning Tree Protocol) EPPS ring network protocol EAPS ring network protocol
  Функциии уровня 2	802.1Q VLAN IGMP/MLD Snooping DHCP Snooping Internet Protocol Version 6 (IPv6) Port Status, Statistics, Monitoring, Security, and Rate Limiting, Loop Detection, Port Mirroring
  Качество обслуживания (QoS)	CoS ToS Diffserv mapping 802.1p port queue priority algorithm WRR, weighted priority rotation algorithm SP, WFQ priority scheduling modes
  Безопасность	User Name/Password Protection MAC Based Authentication User port+IP address+MAC address Support ACL (Access control list)
  Управление	WEB interface CLI, Telnet, TFTIP, Console SNMP V1/V2/V3 management RMONV1/V2 management; RMON management
  Индикаторы	P1, P2: основное и резервное питание PWR: индикатор ошибки системы Link: Ethernet SFP: SFP-порты PoE: подача РоЕ HW: топология «кольцо»
  Реле аварийной сигнализации	DC 24 В, 1 A (НО, НЗ)
  Стандарты PoE	IEEE 802.3af/at/bt
  Метод подачи РоЕ	A1/2(+) 3/6(-) A1/2(+) 3/6(-) В4/5(+) 7/8(–) первый порт
  Мощность PoE на один порт (макс.)	30 Вт до 90 Вт первый порт
  Суммарная мощность PoE всех портов (макс.)	300 Вт
  Энергопотребление (без нагрузки PoE)	15 Вт
  Питание (с резервированием)	DC 12 ~ 57 В, 2 А (без РоЕ) DC 37 ~ 57 В (6.5 А)
  Датчик температуры и влажности	тип – резистивный (температура), емкостной (влажность) диапазон: –40 ºС… +80 ºС (± 0.5 ºС) – температура 0… 99 % (±3 %) – влажность разъем – TRS 3.5 мм интерфейс – цифровой 1-Wire + питание (3.1 ~ 5.5 В)
  Грозозащита	6 кВ
  Встроенная электростатическая защита	8 кВ
  Охлаждение	конвекционное (без вентилятора)
  Защита	IP40
  Рабочие условия	–40 °C… +80 °C, влажность до 90 % без конденсата
  Размер	50×162×130 мм
  Вес	1.1 кг
  Способ монтажа	на DIN-рейку (вертикально)
  Дополнительно	передача информации о температуре и влажности окружающей среды с внешнего датчика
  Уличная станция Osnovo OSP-46TB1
  Размер (Ш×В×Г)	400×600×230 мм
  Класс защиты (IP)	IP66
  Материал корпуса и монтажной пластины	стеклоармированный пластик
  Оптический кросс	размер: 183×113×22 мм модуль на 2 оптических порта SC ложемент для 8 КДЗС (в комплекте 2 КДЗС) пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт.
  Температура внутри уличной станции	0 ºС... +50 ºС
  Рабочая температура (температура окружающей среды)	–60 ºС... +50 ºС
  Защита от перегрузки и КЗ	автоматический выключатель 2P на 220 В, 10 A
  Система обогрева	поддержание температуры внутри шкафа в диапазоне от 0 ºС до +50 ºС
  Резервное питание (АКБ)	реле контроля напряжения АКБ, 40 ~ 80 В, макс. ток 10 A 4 аккумулятора свинцово-кислотных 7 А·ч, 12 В держатель для плавкой вставки (для АКБ) на DIN-рейку, 20 A, 1P 2 плавкие вставки (для АКБ) 10 A, 400 В блок питания PS-48240/I (DC 48 В, 240 Вт)
  Потребляемая мощность (с учетом обогрева и встроенного БП) от AC 220 В	540 Вт
  Дополнительно	доступное место под установку оборудования на встроенные din-рейки: верхняя – 160 мм, нижняя – 100 мм
