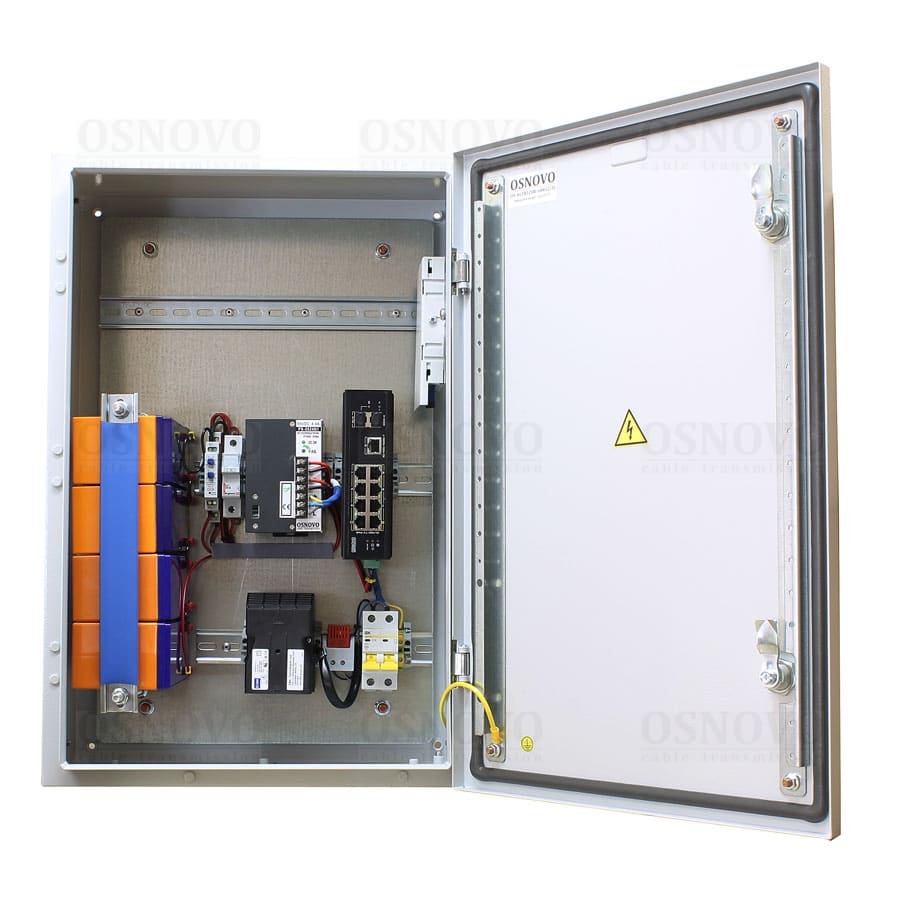

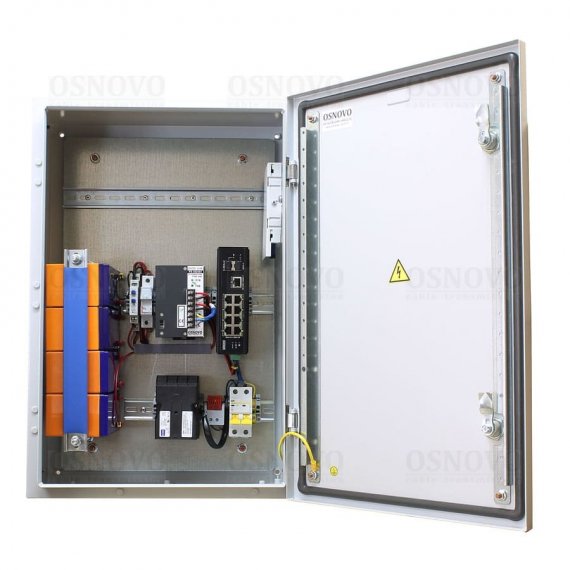

Osnovo OS-46TB1(SW-60812/I) Уличный коммутатор с термостабилизацией и резервным питанием

Osnovo OS-46TB1 (SW-60812/I) состоит из промышленного неуправляемого РоЕ-коммутатора SW-60812/I и уличной станции OS-46TB1. Стабильно работает на улице в любое время года: защита от пыли и влаги бокса станции соответствует стандарту IP66, рабочие температуры — –50 ºС... +50 ºС, гермовводы. Потребляемая мощность устройства — до 545 Вт.

SW-60812/I

Из интерфейсов на борту восемь FE RJ-45 с поддержкой РоЕ, два GE SFP-слота, GE Uplink RJ-45. Ширина магистрального канала — 7.6 Гбит/с. Скорость переадресации пакетов — 1.488 mpps. Размер таблицы МАС-адресов — 8К. Буфер пакетов — 1 Мбайт. Общий бюджет РоЕ — 240 Вт. Подача на порт 1 и 2 — до 60 Вт, на порты 3 ~ 8 — до 30 Вт. Поддерживает режим увеличения дальности передачи до 250 м (на скорости до 10 Мбит/с). На максимально удаленных устройствах мощность РоЕ на портах 1 и 2 составит до 49.5 Вт, на портах 3 ~ 8 — 21.6 Вт. Топологии подключения — звезда, каскад.

Функциональность:

• Auto MDI/MDIX (для медных портов) — автоматическое распознавание типа контактов для работы с прямыми и кроссовыми кабелями.
• Режим антизависания для РоЕ-портов — Auto-Check.
• Изоляция портов.
• Автоопределение РоЕ-устройств.
• Защита от превышения установленного тока нагрузки, короткого замыкания,.

Предусмотрены LED-индикаторы подключения устройств к RJ-45 и SFP-слотам, подачи PoE, питания и тревоги, переключатели выбора режима работы, клеммы заземления, питания, подключения системы тревоги при потере питания. Рабочие температуры — –40 °C... +75 °C. Защита от пыли и влаги — IP30, грозозащита — 6 кВ. Питание — DC 48 ~ 57 В ( резервный БП в комплект не входит, основной установлен в шкафу станции). Энергопотребление без РоЕ — 5 Вт. Размер — 165×50×115 мм.

Osnovo OS-46TB1

Станция состоит из герметичного бокса, выполненного из листовой стали с порошковым покрытием, и оборудования:

• Системы резервного питания термошкафа.
• Оптического кросса.
• Нагревателя для установки на DIN-рейку.
• Нормально замкнутого термостата до +15 ºС.
• Блока питания PS-48240/I (DC 48 В, 240 Вт).
• Автоматического выключателя (2Р, 10 A).

Состав системы резервного питания:

• Четыре свинцово-кислотных АКБ 12 В (2.2 A·ч); общее напряжение — 48 В.
• Реле контроля напряжения АКБ, 40 ~ 80 В, защита от глубокого разряда — ток не выше 10 A.
• Две плавкие вставки (для АКБ) 10 A, 400 В; защита от перегрузок и КЗ.
• Держатель для пластиковой вставки (для АКБ) на DIN-рейку, 20 А.

Характеристики оптического кросса:

• Размер — 183×113×22 мм.
• Модуль на два SC-порта.
• Два оптических одномодовых пигтейла (SC 0.9 мм, 1.5 м).
• Ложемент на восемь КДЗС (два в комплекте).

Система обогрева поддерживает в шкафу положительную температуру. Питание — AC 100 ~ 240 В. Потребляемая мощность нагревателя — до 300 Вт. Отрезок, свободный для установки оборудования на DIN-рейке: верхний — 30 мм, средний — 60 мм, нижний — 60 мм. Размер — 400×600×210 мм.

Комплектация

• Комплект гермовводов.
• Пигтейлы оптические, SM, SC/UPC — 2 шт.
• Комплект для защиты сварного стыка (КДЗС) — 2 шт.
• Ключ от монтажного шкафа.
• Руководство по эксплуатации на уличную станцию OS-46TB1.
• Руководство по эксплуатации на промышленный коммутатор SW-60812/I.

  Osnovo OS-46TB1 (SW-60812/I)
  Коммутатор SW-60812/I
  Общее количество портов	11
  Количество портов FE RJ-45 с РоЕ	8
  Количество портов GE RJ-45	1
  Количество портов GE SFP	2
  Скорость передачи данных	10/100/1000 Мбит/с полудуплекс, полный дуплекс
  Мощность PoE-порта	порты 1 и 2: 60 Вт (метод А, В) порты 3 ~ 8: 30 Вт (метод А)
  Максимальная общая мощность РоЕ	240 Вт (по БП)
  Пропускная способность коммутационной матрицы	7.6 Гбит/с
  Размер таблицы MAC-адресов	8К
  Буфер пакетов	1 Мбайт
  Скорость обслуживания пакетов	1000 Мбит/с – 1488.00 пакетов/с 100 Mbps port – 148.800 пакетов/с 10 Mbps port – 14.880 пакетов/с
  Стандарты РоЕ	IEEE802.3af, IEEE802.3at, IEEE 802.3bt автоматическое определение подключаемых РоЕ-устройств
  Топологии подключения	звезда каскад
  Поддержка jumbo frame	-
  Стандарты и протоколы	IEEE 802.3 IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3x IEEE 802.3z 1000BASE-X
  Индикаторы	1, 2 (подается питание) ALM (тревожное оповещение) PoE (подается PoE, оранжевый RJ-45) Link/Act (подкл. оборудование, зелен. RJ-45) 10, 11 (подключен SFP-слот)
  Реле аварийной сигнализации	DC 24 В, 1 A (НО, НЗ)
  Питание	AC 195 ~ 265 В/DC 48 ~ 57 В
  Энергопотребление (без РоЕ)	5 Вт
  Защита	IP30
  Охлаждение	пассивное(без вентилятора)
  Рабочие условия	–40 °C… +75 °C, относительная влажность до 95 %, без конденсата
  Размер	165×50×115 мм
  Дополнительно	режим изоляции портов коммутационной матрицы режим антизависания Auto-Check режим увеличения расстояния передачи данных (до 250 м); скорость передачи ограничена 10 Мбит/с
  Уличная станция OS-341
  Назначение	уличная станция (термошкаф)
  Размер (Ш×В×Г)	400×600×210 мм
  Класс защиты (IP)	IP66
  Класс защиты (IK)	-
  Материал корпуса	металл
  Оптический кросс	размер: 183×113×22 мм модуль на 2 оптических порта SC ложемент для 8 КДЗС (в комплекте 2 КДЗС) пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт.
  Температура внутри уличной станции	0 ºС... +50 ºС
  Рабочая температура (температура окружающей среды)	–50 ºС... +50 ºС
  Защита от перегрузки и КЗ	автоматический выключатель 2P на 220 В, 10 A
  Термостабилизация	конвекционная (без вентилятора), с нагревательным элементом (мощность 300 Вт)
  Резервное питание (АКБ)	АКБ свинцово-кислотный DC 48 В (2.2 А·ч, 12 В, 4 шт.)
  Теплоизоляция	-
  Система проточной вентиляции	-
  Система теплого пуска (предварительный прогрев)	-
  Дополнительно	доступное место под установку оборудования на встроенные din-рейки: верхняя — 80 мм
