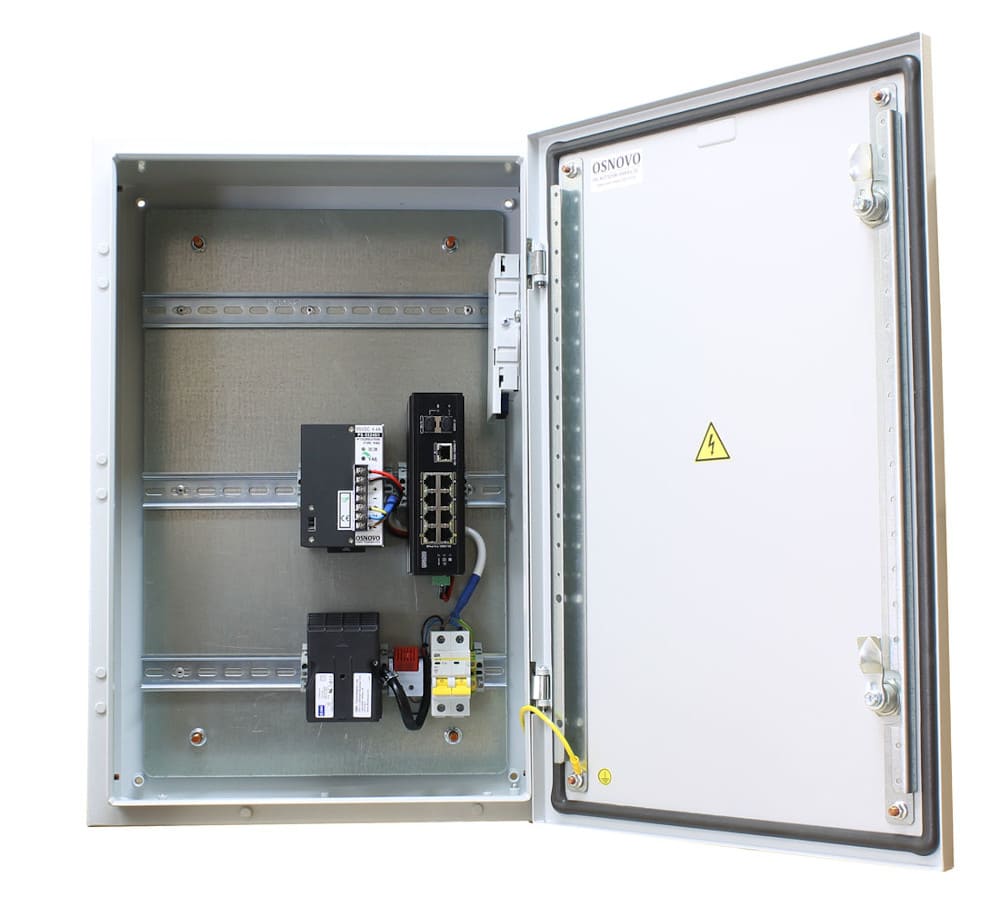

Osnovo OS-46T1(SW-60812/I) Уличный коммутатор с термостабилизацией

Osnovo OS-46T1 (SW-60812/I) представляет собой уличную станцию OS-46T1 с встроенным неуправляемым РоЕ-коммутатором SW-60812/I промышленного класса. Рассчитан на круглогодичную уличную эксплуатацию: защита шкафа от влаги и пыли соответствует стандарту IP66, рабочие температуры — –50 ºС... +50 ºС, предусмотрена система термостабилизации, гермовводы. Суммарная потребляемая мощность — 545 Вт.

SW-60812/I

Коммутатор укомплектован восемью FE RJ-45 с РоЕ, двумя GE SFP-слотами и GE Uplink-портом RJ-45. При общем бюджете РоЕ 240 Вт подает на порты 1 и 2 до 60 Вт, на порты 3 ~ 8 — до 30 Вт. В режиме CCTV дальность передачи увеличена до 250 м (с ограничением скорости 10 Мбит/с). Мощность, подаваемая на устройства в этом режиме через порты 1 и 2, — до 49.5 Вт, порты 3 ~ 8 — до 21.6 Вт. Коммутационная способность матрицы — 7.6 Гбит/с. Скорость обслуживания пакетов — 1.488 mpps. Буфер пакетов — 1 Мбайт. Объем таблицы МАС-адресов — 8К.

Функциональность:

• Auto MDI/MDIX — автоопределение типа контакта для подключения прямых и перекрестных кабелей (кроме SFP-слотов).
• Автоматическое определение РоЕ-устройств.
• Auto-Check — функция антизависания РоЕ-устройств (детекция, перезагрузка отключением питания).
• Поддержка стандартов РоЕ: IEEE 802.3af/at — на портах 3 ~ 8 и IEEE 802.3bt — на портах 1 и 2.
• Топологии подключения — каскад, звезда.
• Изоляция портов.
• Тревожная сигнализация при потере питания.
• Защита от короткого замыкания и превышения максимального тока нагрузки.

SW-60812/I оснащен клеммами для подключения основного и резервного источника питания (БП DC 48 ~ 57 В), реле тревожной сигнализации (сухой контакт) и заземления, переключателями режимов работы, LED-индикаторами подключения нагрузки к портам, подачи PoE, тревоги, питания. Защита от пыли и влаги — IP30, грозозащита — 6 кВ. Рабочие температуры — –40 °C... +75 °C. Размер — 165×50×115 мм.

OS-46T1

В состав станции входит герметичный бокс из стали с порошковым покрытием и оборудование:

• Оптический кросс.
• Система термостабилизации с вентилятором и нагревателем для установки на DIN-рейку, термостатом, отключающим обогрев при +15 ºС и выше.
• Автоматический выключатель сетевого питания (2 Р, 10 A).

Характеристики оптического кросса:

• Два одномодовых оптических пигтейла (SC 0.9 мм, 1.5 м).
• Ложемент на восемь КДЗС (два в комплекте).
• Модуль на два SC-порта.
• Размер — 183×113×22 мм.

OS-46T1 поддерживает температуру внутри шкафа в диапазоне –15 ºС... +50 ºС. Питание — AC 100 ~ 240 В. Потребляемая мощность системы обогрева — 300 Вт. Свободное место на din-рейках для установки оборудования: на верхней — 340 мм, средней — 320 мм, нижней — 200 мм. Размер — 400×400×210 мм.

Комплектация

• Комплект гермовводов.
• Пигтейлы оптические, SM, SC/UPC — 2 шт.
• Комплект для защиты сварного стыка (КДЗС) — 2 шт.
• Ключ от монтажного шкафа.
• Руководство по эксплуатации на уличную станцию OS-46T1.
• Руководство по эксплуатации на промышленный коммутатор SW-60812/I.

  Osnovo OS-46T1 (SW-60812/I)
  Коммутатор SW-60812/I
  Общее количество портов	11
  Количество портов FE RJ-45 с РоЕ	8
  Количество портов GE RJ-45	1
  Количество портов GE SFP	2
  Скорость передачи данных	10/100/1000 Мбит/с полудуплекс, полный дуплекс
  Мощность PoE-порта	порты 1 и 2: 60 Вт (метод А, В) порты 3 ~ 8: 30 Вт (метод А)
  Максимальная общая мощность РоЕ	240 Вт
  Пропускная способность коммутационной матрицы	7.6 Гбит/с
  Размер таблицы MAC-адресов	8К
  Буфер пакетов	1 Мбайт
  Скорость обслуживания пакетов	1000 Мбит/с – 1488.00 пакетов/с 100 Mbps port – 148.800 пакетов/с 10 Mbps port – 14.880 пакетов/с
  Стандарты РоЕ	IEEE802.3af, IEEE802.3at, IEEE 802.3bt автоматическое определение подключаемых РоЕ-устройств
  Топологии подключения	звезда каскад
  Поддержка jumbo frame	-
  Стандарты и протоколы	IEEE 802.3 IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3x IEEE 802.3z 1000BASE-X
  Индикаторы	1, 2 (подается питание) ALM (тревожное оповещение) PoE (подается PoE, оранжевый RJ-45) Link/Act (подкл. оборудование, зелен. RJ-45) 10, 11 (подключен SFP-слот)
  Реле аварийной сигнализации	DC 24 В, 1 A (НО, НЗ)
  Питание	AC 195 ~ 265 В/DC 48 ~ 57 В
  Энергопотребление (без РоЕ)	5 Вт
  Защита	IP30
  Охлаждение	пассивное (без вентилятора)
  Рабочие условия	–40 °C… +75 °C, относительная влажность до 95 %, без конденсата
  Размер	165×50×115 мм
  Дополнительно	режим изоляции портов коммутационной матрицы режим антизависания Auto-Check режим увеличения расстояния передачи данных (до 250 м); скорость передачи ограничена 10 Мбит/с
  Уличная станция OS-46T1
  Назначение	уличная станция (термошкаф)
  Размер (Ш×В×Г)	400×600×210 мм
  Класс защиты (IP)	IP66
  Класс защиты (IK)	-
  Материал корпуса	металл
  Оптический кросс	размер: 183×113×22 мм модуль на 2 оптических порта SC ложемент для 8 КДЗС (в комплекте 2 КДЗС) пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт.
  Температура внутри уличной станции	–15 ºС... +50 ºС
  Рабочая температура (температура окружающей среды)	–50 ºС... +50 ºС
  Защита от перегрузки и КЗ	автоматический выключатель 2P на 220 В, 10 A
  Термостабилизация	активная (с вентилятором), с нагревательным элементом (мощность 300 Вт)
  Резервное питание (АКБ)	-
  Теплоизоляция	-
  Система проточной вентиляции	-
  Система теплого пуска (предварительный прогрев)	-
  Дополнительно	доступное место под установку оборудования на встроенные din-рейки: верхняя – 210 мм, нижняя – 60 мм
