Osnovo OS-441(SW-60812/I) Уличный коммутатор на базе уличной станции OS-441

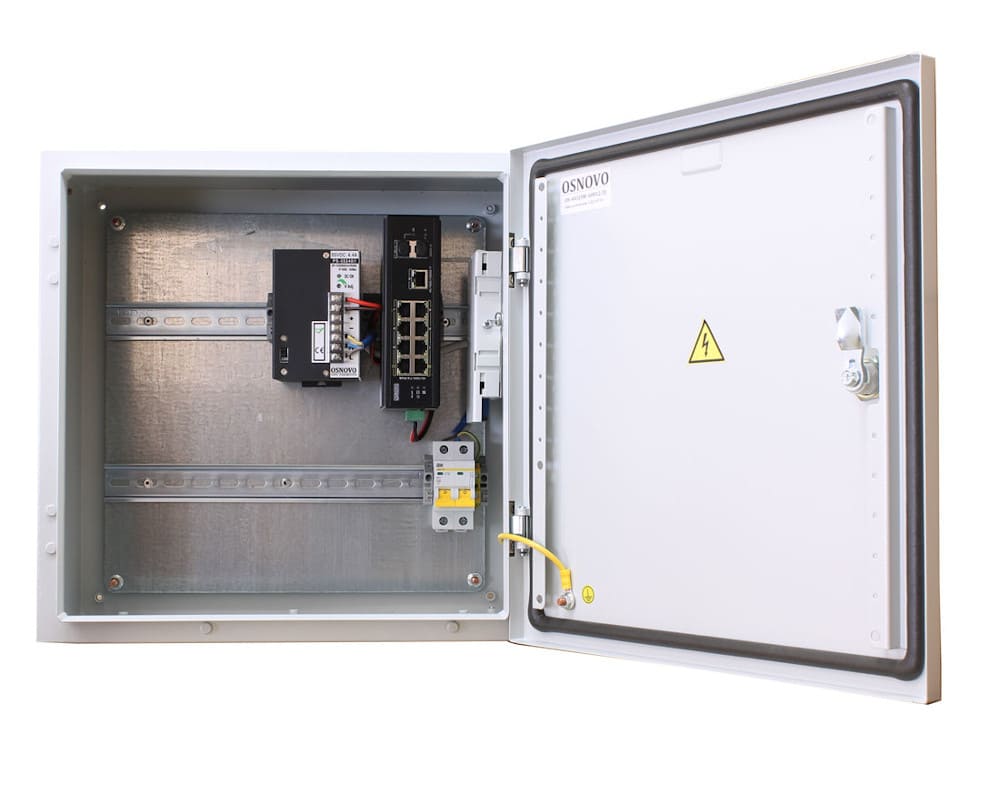

Osnovo OS-441 (SW-60812/I) представляет собой неуправляемый РоЕ-коммутатор SW-60812/I промышленного класса, смонтированный в шкафу уличной станции с оптическим кроссом OS-441.

SW-60812/I

Коммутатор оборудован восемью FE RJ-45 с поддержкой РоЕ, гигабитными Uplink-портами RJ-45 и двумя SFP-слотами. Поддерживает режим увеличения расстояния передачи до 250 м на скорости до 10 Мбит/с и стандарты РоЕ. Общий бюджет РоЕ — 240 Вт, на порт 1–2 — до 60 Вт, 3–8 — до 30 Вт. Пропускная способность коммутационной матрицы — 7.6 Гбит/с. Скорость передачи пакетов — 1.488 mpps. Объем таблицы МАС-адресов — 8К. Буфер пакетов — 1 Мбайт. Топологии подключения — звезда, каскад.

Функциональность:

• Автоматическое определение подключаемых РоЕ-устройств.
• Режим изоляции портов (VLAN) для защиты от сетевого шторма.
• Автоматическое определение типа контактов для работы с обычными и кроссовыми кабелями (Auto MDI/MDIX для портов RJ-45).
• Auto-Check — функция антизависания для РоЕ-портов.
• Защита от превышения предельного тока нагрузки.
• Защита от короткого замыкания.

SW-60812/I оснащен клеммами для подключения питания, системы оповещения при сбое питания и заземления, переключателями выбора режима работы, светодиодными индикаторами подключения устройств к RJ-45 и SFP-слотам, подачи PoE, питания и тревожной сигнализации. Предусмотрено естественное охлаждение. Рабочие температуры — –40 °C... +75 °C. Защита от пыли и влаги — IP30, грозозащита — 6 кВ. Питание — AC 195 ~ 265 В/DC 48 ~ 57 В (БП в комплект не входят). Энергопотребление коммутатора — 5 Вт. Размер — 165×50×115 мм.

OS-441

Станция адаптирована к работе на улице в любое время года: рабочие температуры — –50 ºС... +50 ºС, защита от пыли и влаги — IP66, гермовводы. Состоит из герметичного монтажного шкаф, оптического кросса и автоматического выключателя на 10 A.

Характеристики оптического кросса:

• Модуль на два SC-порта.
• Ложемент на восемь КДЗС (два в комплекте).
• Два пигтейла (оптические, одномодовые, тип SC 0.9 мм, 1.5 м).
• Размер — 183×113×22 мм.

Место на din-рейках, доступное для монтажа оборудования: верхнее — 310 мм; нижнее — 250 мм. Размер — 400×400×210 мм.

Комплектация

• Комплект гермовводов.
• Пигтейлы оптические, SM, SC/UPC — 2 шт.
• Комплект для защиты сварного стыка (КДЗС) — 2 шт.
• Ключ от монтажного шкафа.
• Руководство по эксплуатации на уличную станцию OS-441.
• Руководство по эксплуатации на промышленный коммутатор SW-60812/I.

  Osnovo OS-441 (SW-60812/I)
  Коммутатор SW-60812/I
  Общее количество портов	11
  Количество портов FE RJ-45 с РоЕ	8
  Количество портов GE RJ-45	1
  Количество портов GE SFP	2
  Скорость передачи данных	10/100/1000 Мбит/с полудуплекс, полный дуплекс
  Мощность PoE-порта	порты 1 и 2: 60 Вт (метод А, В) порты 3 ~ 8: 30 Вт (метод А)
  Максимальная общая мощность РоЕ	240 Вт (по БП)
  Пропускная способность коммутационной матрицы	7.6 Гбит/с
  Размер таблицы MAC-адресов	8К
  Буфер пакетов	1 Мбайт
  Скорость обслуживания пакетов	1000 Мбит/с – 1488.00 пакетов/с 100 Mbps port – 148.800 пакетов/с 10 Mbps port – 14.880 пакетов/с
  Стандарты РоЕ	IEEE802.3af, IEEE802.3at, IEEE 802.3bt автоматическое определение подключаемых РоЕ-устройств
  Топологии подключения	звезда каскад
  Поддержка jumbo frame	-
  Стандарты и протоколы	IEEE 802.3 IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3x IEEE 802.3z 1000BASE-X
  Индикаторы	1, 2 (подается питание) ALM (тревожное оповещение) PoE (подается PoE, оранжевый RJ-45) Link/Act (подкл. оборудование, зелен. RJ-45) 10, 11 (подключен SFP-слот)
  Реле аварийной сигнализации	DC 24 В, 1 A (НО, НЗ)
  Питание	AC 195 ~ 265 В/DC 48 ~ 57 В
  Энергопотребление (без РоЕ)	5 Вт
  Защита	IP30
  Охлаждение	пассивное(без вентилятора)
  Рабочие условия	–40 °C… +75 °C, относительная влажность до 95 %, без конденсата
  Размер	165×50×115 мм
  Дополнительно	режим изоляции портов коммутационной матрицы режим антизависания Auto-Check режим увеличения расстояния передачи данных (до 250 м); скорость передачи ограничена 10 Мбит/с
  Уличная станция OS-441
  Назначение	уличная станция
  Размер (Ш×В×Г)	400×400×210 мм
  Класс защиты (IP)	IP66
  Класс защиты (IK)	-
  Материал корпуса	металл
  Оптический кросс	размер: 183×113×22 мм модуль на 2 оптических порта SC ложемент для 8 КДЗС (в комплекте 2 КДЗС) пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт.
  Температура внутри уличной станции	–50 ºС... +50 ºС
  Рабочая температура (температура окружающей среды)	–50 ºС... +50 ºС
  Защита от перегрузки и КЗ	автоматический выключатель 2P на 220 В, 10 A
  Термостабилизация	-
  Резервное питание (АКБ)	-
  Теплоизоляция	-
  Система проточной вентиляции	-
  Система теплого пуска (предварительный прогрев)	-
  Дополнительно	доступное место под установку оборудования на встроенные din-рейки: верхняя – 310 мм, нижняя – 250 мм
